MV కాపర్ పవర్ కేబుల్స్ గ్రిడ్ విశ్వసనీయతను ఎందుకు నిర్ధారిస్తాయి

సారాంశం: ఆధునిక భారీ పరిశ్రమలు మరియు పట్టణ మౌలిక సదుపాయాలు విస్తరిస్తున్నందున, మీడియం వోల్టేజ్ నెట్‌వర్క్‌లు అపూర్వమైన ప్రసార స్థిరత్వాన్ని కోరుతున్నాయి.6/10 kV నుండి 26/35 kV వరకు రేట్ చేయబడిన మీడియం వోల్టేజ్ పవర్ కేబుల్స్అధిక-లోడ్ విద్యుత్ పంపిణీ యొక్క ముఖ్యమైన ధమనులుగా పనిచేస్తాయి. ఈ కథనం క్లిష్టమైన నిర్మాణ పొరలు, ఇంజనీరింగ్ ప్రయోజనాలు మరియు మీడియం వోల్టేజ్ కాపర్ కేబుల్స్ యొక్క కఠినమైన పరీక్షా ప్రమాణాలను విశ్లేషిస్తుంది, దీర్ఘకాలిక నెట్‌వర్క్ భద్రత వైపు ఇన్‌ఫ్రాస్ట్రక్చర్ ప్రొక్యూర్‌మెంట్ మేనేజర్‌లను మార్గనిర్దేశం చేస్తుంది.

విషయ సూచిక

1. పరిచయం

2.6/10 kV నుండి 26/35 kV MV కేబుల్స్ యొక్క నిర్మాణ పొరలు

3.మీడియం వోల్టేజ్ సిస్టమ్స్‌లో కాపర్ కండక్టర్స్ ఎందుకు ఎక్సెల్

4.అండర్‌గ్రౌండ్ రిస్క్‌లను తొలగించడం: షీల్డింగ్ & ఆర్మర్

5.సాంకేతిక వర్తింపు మరియు ఫ్యాక్టరీ అనుకూలీకరణ

పరిచయం

6 kV నుండి 35 kV మధ్యస్థ వోల్టేజ్ పరిధిలో పవర్ గ్రిడ్‌లను నిర్వహించడం వలన ప్రామాణిక తక్కువ వోల్టేజ్ లైన్‌లు తట్టుకోలేని ముఖ్యమైన విద్యుత్ ఒత్తిడిని పరిచయం చేస్తుంది. ఈ అధిక సంభావ్యత వద్ద, ఏదైనా నిర్మాణ క్రమరాహిత్యం విపత్తు పాక్షిక ఉత్సర్గలకు దారి తీస్తుంది. మునిసిపల్ సబ్‌స్టేషన్‌లు మరియు భారీ తయారీ జోన్‌ల కోసం అవిచ్ఛిన్నమైన కొనసాగింపుకు హామీ ఇవ్వడానికి, కన్సల్టింగ్ ఇంజనీర్లు హెవీ-డ్యూటీ కాపర్-కోర్ మీడియం వోల్టేజ్ పరిష్కారాలను నిరంతరం పేర్కొంటారు.

అంతర్జాతీయంగా గుర్తింపు పొందిన తయారీదారుగా,టైటాంగ్ కేబుల్గ్లోబల్ గ్రిడ్ సేఫ్టీ మార్జిన్‌లను అధిగమించే 6/10 kV నుండి 26/35 kV పవర్ కేబుల్‌లను బట్వాడా చేయడానికి అధునాతన కేటనరీ వల్కనైజేషన్ ప్రొడక్షన్ లైన్‌లను ప్రభావితం చేస్తుంది, భారీ పరిశ్రమ టెండర్‌లకు అధిక-సామర్థ్య పంపిణీ ఎంపికలను అందిస్తుంది.

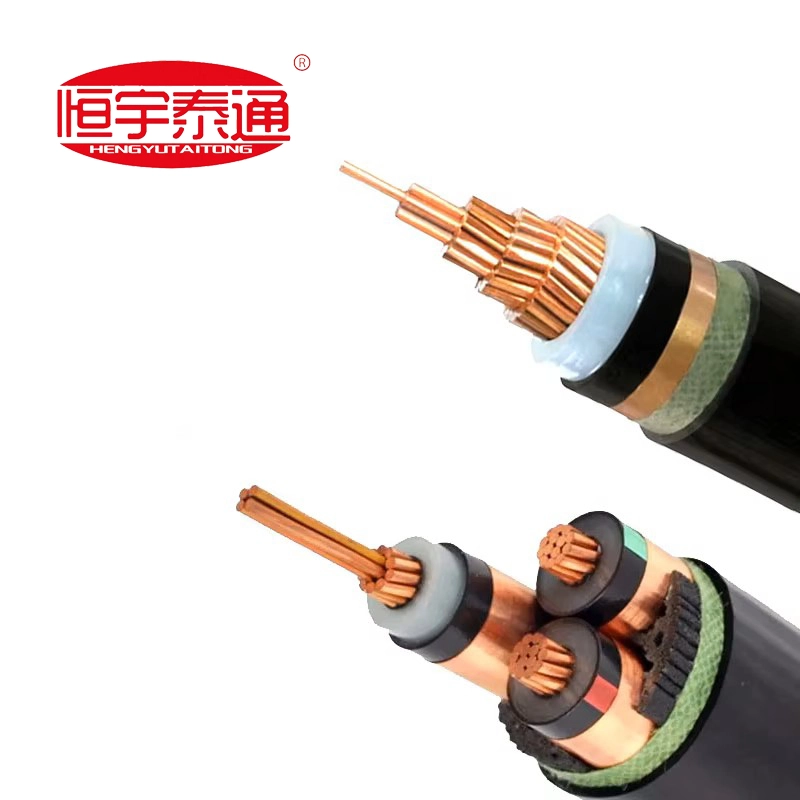

6/10 kV నుండి 26/35 kV MV కేబుల్స్ నిర్మాణ పొరలు

తక్కువ-వోల్టేజ్ వైరింగ్ వలె కాకుండా, మీడియం వోల్టేజ్ కేబుల్‌లకు తీవ్రమైన అంతర్గత విద్యుత్ క్షేత్రాన్ని ఏకరీతిగా మార్చడానికి అధునాతన ట్రిపుల్-ఎక్స్‌ట్రషన్ లేయర్ అవసరం. స్ట్రక్చరల్ ఇంజనీరింగ్ అనేక ఖచ్చితత్వంతో తయారు చేయబడిన జోన్‌లను కలిగి ఉంటుంది:

కండక్టర్: అధిక-స్వచ్ఛత, వృత్తాకార కుదించబడిన స్ట్రాండెడ్ కాపర్ (క్లాస్ 2) గరిష్ట వాహకత మరియు కనిష్టీకరించిన వ్యాసాన్ని నిర్ధారిస్తుంది.

ఇన్నర్ సెమీకండక్టర్ షీల్డ్: విద్యుత్ ఒత్తిడి సాంద్రతలను తొలగించడానికి కండక్టర్‌పై నేరుగా వెలికితీసిన మృదువైన సెమీ-కండక్టింగ్ పొర.

XLPE ఇన్సులేషన్: అదనపు-క్లీన్ క్రాస్-లింక్డ్ పాలిథిలిన్, అధిక వోల్టేజ్ ఒత్తిడిని 90°C వరకు నిరంతర ఆపరేషన్‌కు చికిత్స చేస్తుంది.

ఔటర్ ఇన్సులేషన్ షీల్డ్: రేడియల్ ఎలక్ట్రికల్ ఫీల్డ్‌లను ఏకరీతిగా చేసే స్ట్రిప్పబుల్ లేదా బాండెడ్ సెమీ-కండక్టింగ్ లేయర్.

మెటాలిక్ షీల్డింగ్ లేయర్: కెపాసిటివ్ ఛార్జింగ్ కరెంట్‌లు మరియు ఫాల్ట్ కరెంట్‌లను సురక్షితంగా భూమికి తీసుకువెళ్లడానికి రూపొందించిన హెలికల్‌గా చుట్టబడిన అధిక-వాహకత రాగి టేపులు లేదా రాగి తీగలు.

ఔటర్ ప్రొటెక్టివ్ షీత్: కఠినమైన, వాతావరణ-నిరోధక PVC లేదా అధిక సాంద్రత కలిగిన PE జాకెట్ భూగర్భ తేమ నుండి లోహ కవచాన్ని వేరుచేయడానికి రూపొందించబడింది.

మీడియం వోల్టేజ్ సిస్టమ్స్‌లో కాపర్ కండక్టర్స్ ఎందుకు ఎక్సెల్

అల్యూమినియం తక్కువ ప్రారంభ ఖర్చుల కారణంగా స్థానిక తక్కువ-వోల్టేజ్ యుటిలిటీ లైన్‌లపై ఆధిపత్యం చెలాయిస్తుంది, అనేక కీలక కారణాల వల్ల క్లిష్టమైన 6 kV నుండి 35 kV మధ్యస్థ వోల్టేజ్ పంపిణీకి అధిక-స్వచ్ఛత రాగి తిరుగులేని ప్రమాణం:

1.సుపీరియర్ కరెంట్ క్యారీయింగ్ కెపాసిటీ: రాగి అల్యూమినియం కంటే గణనీయంగా తక్కువ విద్యుత్ నిరోధకతను అందిస్తుంది, సింగిల్-కోర్ లేదా త్రీ-కోర్ సెటప్‌లు గట్టి భూగర్భ వాహిక బ్యాంకుల ద్వారా భారీ పవర్ బ్లాక్‌లను ప్రసారం చేయడానికి అనుమతిస్తుంది.

2.కనిష్టీకరించిన వోల్టేజ్ డ్రాప్: సుదీర్ఘ పారిశ్రామిక పరుగుల కోసం అవసరం, కాపర్ కోర్లు విస్తరించిన ప్రాంతీయ పరిధుల కంటే లైన్ ట్రాన్స్మిషన్ హీటింగ్ నష్టాలను నాటకీయంగా తగ్గిస్తాయి.

3.హై మెకానికల్ తన్యత బలం: కాంప్లెక్స్ ట్రెంచ్ రూటింగ్ లేదా డీప్ డైరెక్షనల్ డ్రిల్లింగ్ ఇన్‌స్టాలేషన్‌ల సమయంలో విపరీతమైన పుల్లింగ్ టెన్షన్‌లను రాగి తట్టుకోగలదు, కోర్ స్ట్రెచింగ్ రిస్క్‌లను తొలగిస్తుంది.

భూగర్భ ప్రమాదాలను తొలగించడం: షీల్డింగ్ & ఆర్మర్

పాతిపెట్టిన మీడియం వోల్టేజ్ సర్క్యూట్‌లకు అత్యంత సాధారణ ముప్పు వాటర్ ట్రీయింగ్-ఈ దృగ్విషయం చౌకైన ఇన్సులేషన్‌లో తేమతో కలిపి కాలక్రమేణా కేబుల్‌ను నెమ్మదిగా క్షీణింపజేస్తుంది.

టైటాంగ్ కేబుల్అల్ట్రా-క్లీన్ కాంపౌండ్ మెటీరియల్స్ మరియు స్టేట్ ఆఫ్ ది ఆర్ట్ ట్రిపుల్-కో-ఎక్స్‌ట్రషన్ క్రాస్-లింకింగ్ టెక్నాలజీని ఉపయోగించడం ద్వారా ఈ ప్రమాదాన్ని తొలగిస్తుంది. ఐచ్ఛిక స్టీల్ వైర్ ఆర్మర్ (SWA) లేదా డబుల్ స్టీల్ టేప్ ఆర్మర్ (DSTA)తో కలిపి అతివ్యాప్తి చెందుతున్న కాపర్ టేప్ షీల్డింగ్ ద్వంద్వ అవరోధాన్ని ఏర్పరుస్తుంది. ఈ అవరోధం భూగర్భ రాతి పీడనం, తేమ చొరబాట్లను మరియు ఎలుకల క్షీణతను పూర్తిగా తిప్పికొడుతుంది, కార్యాచరణ ఆయుర్దాయం 30 సంవత్సరాలకు మించి పొడిగిస్తుంది.

సాంకేతిక వర్తింపు మరియు ఫ్యాక్టరీ అనుకూలీకరణ

గ్లోబల్ ఇన్‌ఫ్రాస్ట్రక్చర్ టెండర్‌లు రాజీలకు సున్నా గదిని వదిలివేస్తాయి. మీడియం వోల్టేజ్ సిస్టమ్‌లకు కఠినమైన టైప్-టెస్టింగ్ సర్టిఫికేషన్‌ల మద్దతుతో దోషరహిత డిజైన్ అమలు అవసరం.

వద్దటైటాంగ్ కేబుల్, మేము సాధారణ మాస్-స్టాక్ క్లియరింగ్‌హౌస్‌ను అమలు చేయము. 100% ఫ్యాక్టరీ-డైరెక్ట్ కస్టమైజ్డ్ ప్రొడక్షన్ మోడల్‌పై పనిచేస్తోంది, సింగిల్-కోర్ మరియు త్రీ-కోర్ మీడియం వోల్టేజ్ కేబుల్‌ల యొక్క ప్రతి బ్యాచ్ మీ ప్రాజెక్ట్ యొక్క నిర్దిష్ట పరిమాణాల బిల్లులు (BOQ), ట్రాకింగ్ సిస్టమ్ అవసరాలు మరియు స్థానికీకరించిన పర్యావరణ స్పెసిఫికేషన్‌లకు వ్యతిరేకంగా నేరుగా ఇంజినీరింగ్ చేయబడుతుంది.

ఈరోజే మా మీడియం-వోల్టేజ్ టెక్నికల్ యూనిట్‌ని సంప్రదించండిఫ్యాక్టరీ టెక్నికల్ కేటలాగ్‌లు, క్రాస్ సెక్షనల్ డిజైన్ షీట్‌లను యాక్సెస్ చేయడానికి లేదా మీ ప్రాంతీయ గ్రిడ్ ఇన్‌ఫ్రాస్ట్రక్చర్ టెండర్ కోసం వేగవంతమైన, కాంట్రాక్ట్-సిద్ధమైన ధర అంచనాను స్వీకరించడానికి!
