షీల్డ్ కంట్రోల్ కేబుల్స్ ఎందుకు EMI నాయిస్‌ను నిరోధిస్తాయి

సారాంశం:స్వయంచాలక ఉత్పాదక కర్మాగారాలు, విద్యుత్ ఉత్పత్తి కేంద్రాలు మరియు సంక్లిష్టమైన ప్రాసెసింగ్ సౌకర్యాలలో, నియంత్రణ రేఖలు భారీ విద్యుత్ లైన్లతో పాటుగా నడుస్తాయి, ఇది తీవ్రమైన విద్యుదయస్కాంత క్షేత్రాలను సృష్టిస్తుంది.రక్షిత నియంత్రణ వ్యతిరేక జోక్యం కేబుల్స్ఈ కార్యకలాపాల యొక్క నమ్మకమైన నాడీ వ్యవస్థగా పనిచేస్తాయి. ఈ కథనం బహుళ-లేయర్డ్ మెటీరియల్ ఆర్కిటెక్చర్, విద్యుదయస్కాంత జోక్యం (EMI) అణచివేత మెకానిక్స్ మరియు ఆధునిక పారిశ్రామిక ఆటోమేషన్‌కు కీలకమైన ప్రీమియం కంట్రోల్ కేబుల్‌లను చేసే షీల్డింగ్ ప్రయోజనాలను విచ్ఛిన్నం చేస్తుంది.

విషయ సూచిక

పరిచయం

షీల్డ్ యాంటీ-ఇంటర్‌ఫరెన్స్ కంట్రోల్ కేబుల్స్ యొక్క స్ట్రక్చరల్ అనాటమీ

పారిశ్రామిక శబ్దానికి వ్యతిరేకంగా అల్లిన షీల్డింగ్ ఎందుకు ముఖ్యమైనది

ఆటోమేటెడ్ ఇంజనీరింగ్‌లో క్లిష్టమైన అప్లికేషన్ దృశ్యాలు

ఫ్యాక్టరీ-డైరెక్ట్ కంప్లయన్స్ మరియు కస్టమ్ ఆర్డరింగ్

పరిచయం

పారిశ్రామిక ప్లాంట్లు స్మార్ట్ ఆటోమేటెడ్ సిస్టమ్‌లను ఏకీకృతం చేయడంతో, ఎలక్ట్రానిక్ పరికరాల సాంద్రత విపరీతంగా పెరుగుతుంది. ఈ అధిక-సాంద్రత వాతావరణంలో భారీ మొత్తంలో విద్యుదయస్కాంత జోక్యం (EMI) మరియు రేడియో ఫ్రీక్వెన్సీ జోక్యం (RFI) ఏర్పడుతుంది. తగిన షీల్డింగ్ లేకుండా, ప్రోగ్రామబుల్ లాజిక్ కంట్రోలర్‌లు (PLCలు), సెన్సార్‌లు మరియు యాక్యుయేటర్‌లకు పంపబడే తక్కువ-వోల్టేజ్ నియంత్రణ సిగ్నల్‌లు సులభంగా పాడైపోతాయి, తప్పుడు మెషీన్ రీడింగ్‌లు, సిస్టమ్ లోపాలు లేదా ప్రమాదకర అత్యవసర షట్‌డౌన్‌లకు దారి తీస్తుంది.

క్లిష్టమైన ఆటోమేటెడ్ సిగ్నల్‌లను సురక్షితంగా ఉంచడానికి,టైటాంగ్ కేబుల్హెవీ-డ్యూటీ షీల్డ్ కంట్రోల్ యాంటీ-ఇంటర్‌ఫరెన్స్ కేబుల్‌లను తయారు చేస్తుంది. దట్టమైన మెటాలిక్ షీల్డింగ్‌తో అత్యంత అనువైన కండక్టర్‌లను కలపడం ద్వారా, ఈ నియంత్రణ రేఖలు ప్రపంచవ్యాప్తంగా భారీగా అంతరాయం ఉన్న పారిశ్రామిక జోన్‌లలో దోషరహిత సిగ్నల్ డెలివరీని నిర్ధారిస్తాయి.

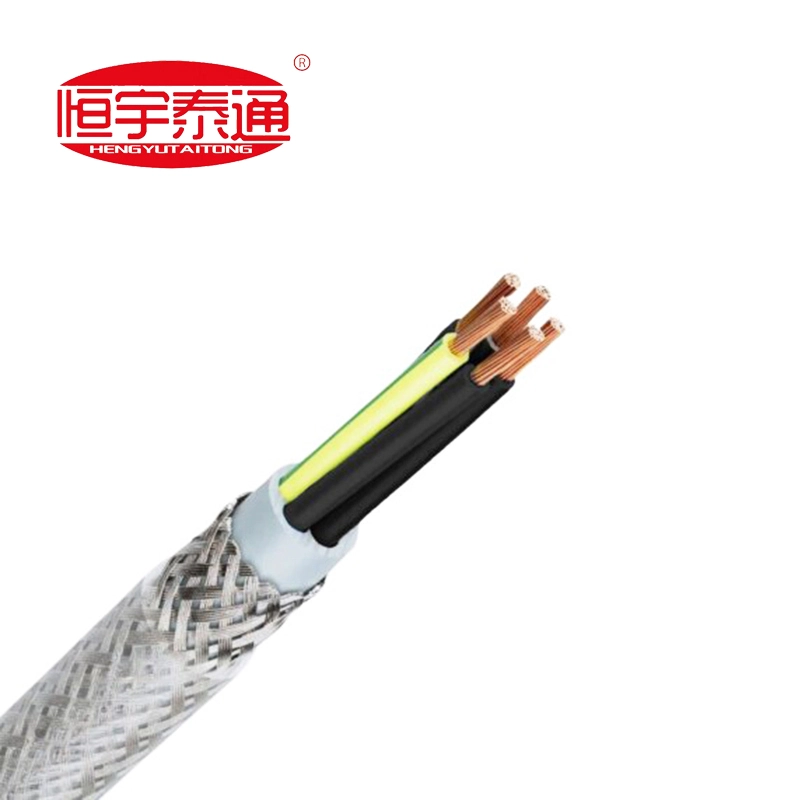

షీల్డ్ యాంటీ-ఇంటర్‌ఫరెన్స్ కంట్రోల్ కేబుల్స్ యొక్క స్ట్రక్చరల్ అనాటమీ

ప్రామాణిక నియంత్రణ కేబుల్ యొక్క అంతర్గత కాన్ఫిగరేషన్ అంతర్గత రాగి కండక్టర్ల నుండి బాహ్య శబ్దాన్ని వేరు చేయడానికి లేయర్-బై-లేయర్ ఇంజనీరింగ్ చేయబడింది:

హై-ప్యూరిటీ కాపర్ కండక్టర్స్: బహుళ-కోర్, చక్కగా స్ట్రాండ్ చేయబడిన సాదా రాగి వైర్‌లతో కూడి ఉంటుంది, నియంత్రణ ప్యానెల్‌ల లోపల గట్టి రూటింగ్ కోసం గరిష్ట విద్యుత్ వాహకత మరియు ఉన్నతమైన సౌలభ్యాన్ని అందిస్తుంది.

రంగు-కోడెడ్ ఇన్సులేషన్: ఇన్‌స్టాలేషన్ సమయంలో నేరుగా టెర్మినల్ గుర్తింపు మరియు భద్రత కోసం ప్రత్యేకమైన రంగు-కోడింగ్ (ప్రామాణిక ఆకుపచ్చ/పసుపు గ్రౌండింగ్ వైర్‌తో సహా)తో ప్రీమియం PVC లేదా XLPE ఇన్సులేషన్ సమ్మేళనం.

లోపలి పరుపు / షీత్ లేయర్: ఒక మృదువైన పాలిమర్ ర్యాప్ లేదా ఎక్స్‌ట్రూడెడ్ లేయర్, ఇది ట్విస్టెడ్ కోర్‌లను గట్టిగా బంధిస్తుంది మరియు ఓవర్‌లైయింగ్ షీల్డ్‌కు రక్షిత కుషన్‌ను ఏర్పరుస్తుంది.

హై-కవరేజ్ అల్లిన మెటాలిక్ షీల్డ్: ఒక దట్టమైన, క్రాస్-నేసిన టిన్డ్ రాగి లేదా ఉక్కు తీగ అల్లిక అంతర్గత కోర్లను కప్పి, అభేద్యమైన విద్యుదయస్కాంత అవరోధంగా పనిచేస్తుంది.

ఫ్లేమ్-రిటార్డెంట్ ఔటర్ జాకెట్: ఓపెన్ కేబుల్ ట్రేలలో ఆయిల్ స్ప్లాష్‌లు, తేమ ట్రాకింగ్, రాపిడి మరియు జ్వాల వ్యాప్తిని నిరోధించడానికి రూపొందించబడిన బలమైన PVC షీత్.

పారిశ్రామిక శబ్దానికి వ్యతిరేకంగా అల్లిన షీల్డింగ్ ఎందుకు ముఖ్యమైనది

ప్రాథమిక విద్యుత్ లూప్‌లలో అన్‌షీల్డ్ కంట్రోల్ వైర్లు బాగా పనిచేస్తాయి, ఆటోమేటెడ్ ఇండస్ట్రియల్ హబ్‌లు మూడు కీలక పనితీరు కారణాల కోసం అధిక-కవరేజ్ అల్లిన షీల్డ్‌లను తప్పనిసరి చేస్తాయి:

1.సమగ్ర EMI & RFI శోషణ: మెటాలిక్ braid ఒక ఫెరడే పంజరం వలె పనిచేస్తుంది. ఇది చుట్టుపక్కల ఉన్న పెద్ద మోటార్లు, ట్రాన్స్‌ఫార్మర్లు మరియు అధిక-వోల్టేజ్ పవర్ కేబుల్‌ల నుండి వెలువడే విద్యుదయస్కాంత తరంగాలను అడ్డుకుంటుంది, అంతర్గత ప్రధాన సంకేతాలకు అంతరాయం కలిగించే ముందు విచ్చలవిడి ప్రవాహాలను సురక్షితంగా భూమికి మళ్లిస్తుంది.

2.సుపీరియర్ ఫ్లెక్సిబుల్ స్ట్రెంత్: డైనమిక్ మెషినరీ లోపల పదేపదే వంగినప్పుడు సులభంగా చిరిగిపోయే లేదా పగుళ్లు ఏర్పడే స్టాటిక్ అల్యూమినియం ఫాయిల్ షీల్డ్‌ల వలె కాకుండా, ఒక నేసిన మెటల్ బ్రేడ్ నిరంతర మెకానికల్ ఫ్లెక్సింగ్ మరియు ట్విస్టింగ్‌లో కూడా 100% స్ట్రక్చరల్ షీల్డింగ్ సమగ్రతను నిర్వహిస్తుంది.

3.క్రాస్-టాక్ ప్రివెన్షన్: మల్టీ-కోర్ కంట్రోల్ కండ్యూట్‌లలో, ఒక వైర్‌లోని అధిక-ఫ్రీక్వెన్సీ కరెంట్‌లు పొరుగు సర్క్యూట్‌లలోకి రక్తస్రావం అవుతాయి. ఖచ్చితమైన అల్లిక వ్యక్తిగత కేబుల్ సమూహాలను వేరు చేస్తుంది, శుభ్రమైన, స్వతంత్ర డేటా స్ట్రీమ్‌లను నిర్ధారిస్తుంది.

ఆటోమేటెడ్ ఇంజనీరింగ్‌లో క్లిష్టమైన అప్లికేషన్ దృశ్యాలు

వారి యాంటీ-ఇంటర్‌ఫరెన్స్ విశ్వసనీయతకు ధన్యవాదాలు, షీల్డ్ కంట్రోల్ కేబుల్స్ ఖచ్చితమైన మౌలిక సదుపాయాల టెండర్‌లలో భారీగా పేర్కొనబడ్డాయి:

ఆటోమేటెడ్ అసెంబ్లీ & రోబోటిక్స్ లైన్స్: అంతరాయం లేని కమాండ్ లూప్‌లు అవసరమయ్యే ఆటోమేటెడ్ రోబోటిక్ ఆర్మ్స్ మరియు అసెంబ్లీ కన్వేయర్‌లకు సెంట్రల్ PLC కంట్రోల్ డెస్క్‌లను లింక్ చేయడం.

సబ్‌స్టేషన్ కంట్రోల్ & రిలే ప్యానెల్‌లు: హై-వోల్టేజ్ పవర్ ఎన్విరాన్‌మెంట్‌లలో ఇంటర్‌కనెక్టింగ్ కొలత సాధనాలు, రక్షిత రిలేలు మరియు స్విచ్‌గేర్ నియంత్రణలు.

పెట్రోకెమికల్ మరియు ప్రాసెసింగ్ రిఫైనరీలు: పొడిగించిన ఇండోర్ మరియు అవుట్‌డోర్ కేబుల్ రన్‌లలో సున్నితమైన ఉష్ణోగ్రత, పీడనం మరియు ఫ్లో-మీటర్ సెన్సార్ రీడింగ్‌లను ప్రసారం చేయడం.

HVAC మరియు బిల్డింగ్ మేనేజ్‌మెంట్: ఆటోమేటెడ్ వెంటిలేషన్, ఎలివేటర్లు మరియు సెక్యూరిటీ ఆర్కిటెక్చర్‌లను నిర్వహించడానికి కమర్షియల్ హై-రైజ్‌ల ద్వారా సురక్షితమైన, తక్కువ-నాయిస్ కంట్రోల్ లూప్‌లను రూటింగ్ చేస్తుంది.

ఫ్యాక్టరీ-డైరెక్ట్ కంప్లయన్స్ మరియు కస్టమ్ ఆర్డరింగ్

ప్రెసిషన్ ఇన్‌స్ట్రుమెంటేషన్ ఇంపెడెన్స్ అసమతుల్యత లేదా షీల్డింగ్ గ్యాప్‌ల కోసం సున్నా మార్జిన్‌ను అనుమతిస్తుంది. పారిశ్రామిక సేకరణ ఒప్పందాలు IEC 60227 లేదా ప్రాంతీయ పారిశ్రామిక నిబంధనల వంటి కఠినమైన నాణ్యతా ప్రమాణాలతో ఖచ్చితమైన అనుగుణ్యతను తప్పనిసరి చేస్తాయి.

వద్దటైటాంగ్ కేబుల్, మేము 100% ఫ్యాక్టరీ-డైరెక్ట్ కస్టమైజ్డ్ ప్రొడక్షన్ మోడల్‌కు అనుకూలంగా దృఢమైన, భారీ స్థాయిలో ఉత్పత్తి చేయబడిన ఇన్వెంటరీ క్లియరింగ్ సిస్టమ్‌లను తిరస్కరిస్తాము. ప్రతి ఆటోమేషన్ సెటప్‌కు ప్రత్యేకమైన కోర్ గణనలు, నిర్దిష్ట గ్రౌండింగ్ ఏర్పాట్లు మరియు ప్రత్యేక ఇన్సులేషన్ లక్షణాలు అవసరమని మేము అర్థం చేసుకున్నాము. మేము ప్రతి బ్యాచ్ కంట్రోల్ కేబుల్‌లను నేరుగా మీ ప్రాజెక్ట్ యొక్క నిర్దిష్ట బిల్లుల పరిమాణాలకు (BOQ) అనుకూల-తయారీ చేస్తాము-కాలిబ్రేటింగ్ కోర్ సైజింగ్, షీల్డింగ్ కవరేజ్ నిష్పత్తులు మరియు మీ ఖచ్చితమైన విద్యుత్ వాతావరణానికి సరిపోయేలా జాకెట్ సమ్మేళనాలు.

ఈరోజే మా ఇన్‌స్ట్రుమెంటేషన్ ఇంజనీరింగ్ బృందాన్ని సంప్రదించండిధృవీకరించబడిన సాంకేతిక డ్రాయింగ్‌లు, అనుకూల కోర్ అమరిక లేఅవుట్‌లను అభ్యర్థించడానికి లేదా మీ రాబోయే ప్రాజెక్ట్ టెండర్ కోసం ఎక్స్‌ప్రెస్, డైరెక్ట్-ఫ్యాక్టరీ ధర అంచనాను స్వీకరించడానికి!
