ప్రత్యేక రబ్బరు షీటెడ్ ఫ్లాట్ కేబుల్

2.1 ప్రత్యేక రబ్బరు షీట్డ్ ఫ్లాట్ కేబుల్ యొక్క ఉత్పత్తి రకాలు

1. ఫ్లాట్ ఫ్లెక్సిబుల్ రబ్బరు-షీట్ కేబుల్
2. PVC-ఇన్సులేటెడ్, NBR - షీట్డ్ ఫ్లాట్ కేబుల్
3. రాగి braid షీల్డింగ్‌తో ఫ్లాట్ రబ్బరు కేబుల్
4. పాలియురేతేన్ బాహ్య కవచంతో అధిక-పనితీరు గల ఫ్లాట్ కేబుల్
5. క్రేన్ నియంత్రణ వ్యవస్థల కోసం మల్టీ-కోర్ (8-48 కోర్లు) ఫ్లాట్ కేబుల్

2.2 ప్రత్యేక రబ్బరు షీట్డ్ ఫ్లాట్ కేబుల్ యొక్క నిర్మాణం

కండక్టర్: IEC 60228 క్లాస్ 5/6 లేదా VDE 0295 క్లాస్ 5కి అనుగుణంగా ఉండే మల్టీ-స్ట్రాండ్ ఫైన్ ఎనియల్డ్ కాపర్; అధిక వశ్యత కోసం అదనపు జరిమానా స్ట్రాండింగ్.
ఇన్సులేషన్: EPR (ఇథిలీన్ ప్రొపైలిన్ రబ్బరు) లేదా ప్రత్యేక PVC సమ్మేళనం; గుర్తింపు కోసం రంగు-కోడెడ్ లేదా నంబర్; గ్రౌండింగ్ కోర్ కోసం ఆకుపచ్చ-పసుపు.
కోర్ అమరిక: కాంపాక్ట్‌నెస్ మరియు యాంటీ-ట్విస్టింగ్ కోసం సమాంతర ఫ్లాట్ (లీనియర్) లేదా క్విన్‌క్యున్షియల్ కోర్ లేఅవుట్.

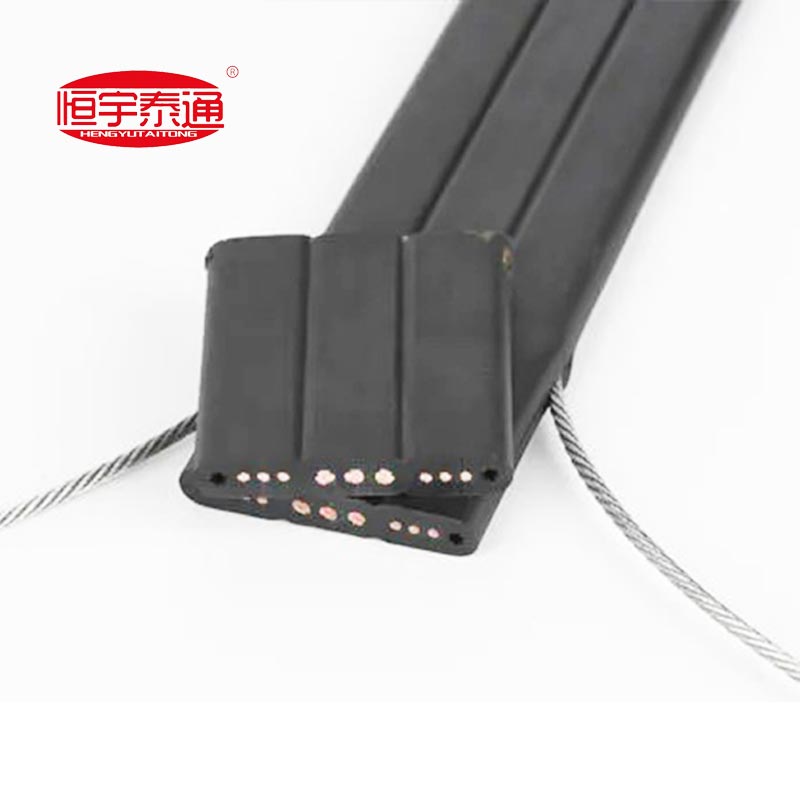

ఉపబలము: తన్యత బలం కోసం రెండు వైపులా పొందుపరిచిన రెండు గాల్వనైజ్డ్ స్టీల్ వైర్లు, దీర్ఘకాల క్రేన్ ప్రయాణానికి కీలకం.
షీల్డింగ్: విద్యుదయస్కాంత జోక్యాన్ని నిరోధించడానికి అధిక-సాంద్రత టిన్డ్ రాగి braid (షీల్డింగ్ డెన్సిటీ >80%).
ఔటర్ కోశం: హెవీ-డ్యూటీ NBR (నైట్రైల్ రబ్బరు), CSM (క్లోరోసల్ఫోనేటెడ్ పాలిథిలిన్), లేదా PUR (పాలియురేతేన్); చమురు-నిరోధకత, రాపిడి-నిరోధకత, UV-నిరోధకత మరియు ఉప్పు-స్ప్రే నిరోధకత.

3.1 వోల్టేజ్ రేటింగ్: 300/500V, 450/750V, 0.6/1kV (ప్రామాణిక పారిశ్రామిక తరగతులు).
3.2 ఉష్ణోగ్రత పరిధి: -40°C నుండి +90°C (నిరంతర ఆపరేషన్); కస్టమ్ డౌన్ -50°C లేదా +120°C వరకు అందుబాటులో ఉంటుంది.
3.3 బెండింగ్ వ్యాసార్థం: స్థిర సంస్థాపన: 5 × కేబుల్ మందం; మొబైల్/ప్రయాణం: 8–10× కేబుల్ మందం.
3.4 బెండింగ్ లైఫ్: ≥1,000,000 చక్రాలు; హై-ఫ్లెక్స్ మోడల్స్ ≥5,000,000 సైకిల్స్.
3.5 మెకానికల్ బలం: తన్యత బలం ≥50MPa; కన్నీటి నిరోధకత ≥25N/mm; రాపిడి నిరోధకత ≥5,000 రాపిడి చక్రాలు.
3.6 పర్యావరణ ప్రతిఘటన: ఆయిల్-రెసిస్టెంట్, యాసిడ్/క్షార-నిరోధకత, UV-నిరోధకత, ఉప్పు-స్ప్రే రెసిస్టెంట్; సముద్ర మరియు ఓడరేవు పరిసరాలకు అనుకూలం.
3.7 ఫ్లేమ్ రిటార్డెన్సీ: IEC 60332-1, VDE 0472-804 పార్ట్ B మరియు UL 94 V-0/VW-1కి అనుగుణంగా ఉంటుంది.
3.8 ఎలక్ట్రికల్ పనితీరు: 20°C వద్ద ఇన్సులేషన్ నిరోధకత ≥10MΩ·km; పరీక్ష వోల్టేజ్ 2,500–3,500V AC బ్రేక్‌డౌన్ లేకుండా 5 నిమిషాలు.

IEC 60227: పాలీవినైల్ క్లోరైడ్ 450/750V వరకు రేట్ చేయబడిన వోల్టేజ్‌ల ఇన్సులేట్ కేబుల్స్.
IEC 60228: ఇన్సులేటెడ్ కేబుల్స్ యొక్క కండక్టర్స్.
IEC 60332-1: అగ్ని పరిస్థితులలో ఇన్సులేటెడ్ కేబుల్‌లపై పరీక్ష - పార్ట్ 1: ఒకే ఇన్సులేటెడ్ వైర్ లేదా కేబుల్ కోసం నిలువు మంట వ్యాప్తి పరీక్ష.
VDE 0295: కేబుల్స్ కోసం ఫ్లెక్సిబుల్ కాపర్ కండక్టర్స్.
VDE 0482 / EN 50265-2-1: సాధారణ ప్రయోజనాల కోసం సౌకర్యవంతమైన రబ్బరు-షీట్ కేబుల్స్ కోసం లక్షణాలు.
CE (LVD/RoHS): EU తక్కువ వోల్టేజ్ డైరెక్టివ్ మరియు ప్రమాదకర పదార్ధాల పరిమితిని పాటించడం.

GB/T 5023.6: 450/750V వరకు రేట్ చేయబడిన వోల్టేజ్‌ల PVC ఇన్సులేట్ కేబుల్స్ – పార్ట్ 6: ఎలివేటర్ కేబుల్స్ మరియు ఫ్లాట్ కేబుల్స్ సాధారణ ప్రయోజనాల కోసం.
GB/T 12706: రేటెడ్ వోల్టేజ్ 1kV (Um=1.2kV) నుండి 35kV (Um=40.5kV) ఎక్స్‌ట్రూడెడ్ ఇన్సులేషన్ పవర్ కేబుల్‌లు మరియు ఉపకరణాలు.
GB/T 18380.1: అగ్ని పరిస్థితులలో ఇన్సులేటెడ్ కేబుల్‌లపై పరీక్ష - పార్ట్ 1: ఒకే ఇన్సులేటెడ్ వైర్ లేదా కేబుల్ కోసం నిలువు మంట వ్యాప్తి పరీక్ష.
